Fig. 1 Foto del sistema. Los ventiladores están colocados de manera que extraen el aire en vez de empujarlo a las aletas del disipador.

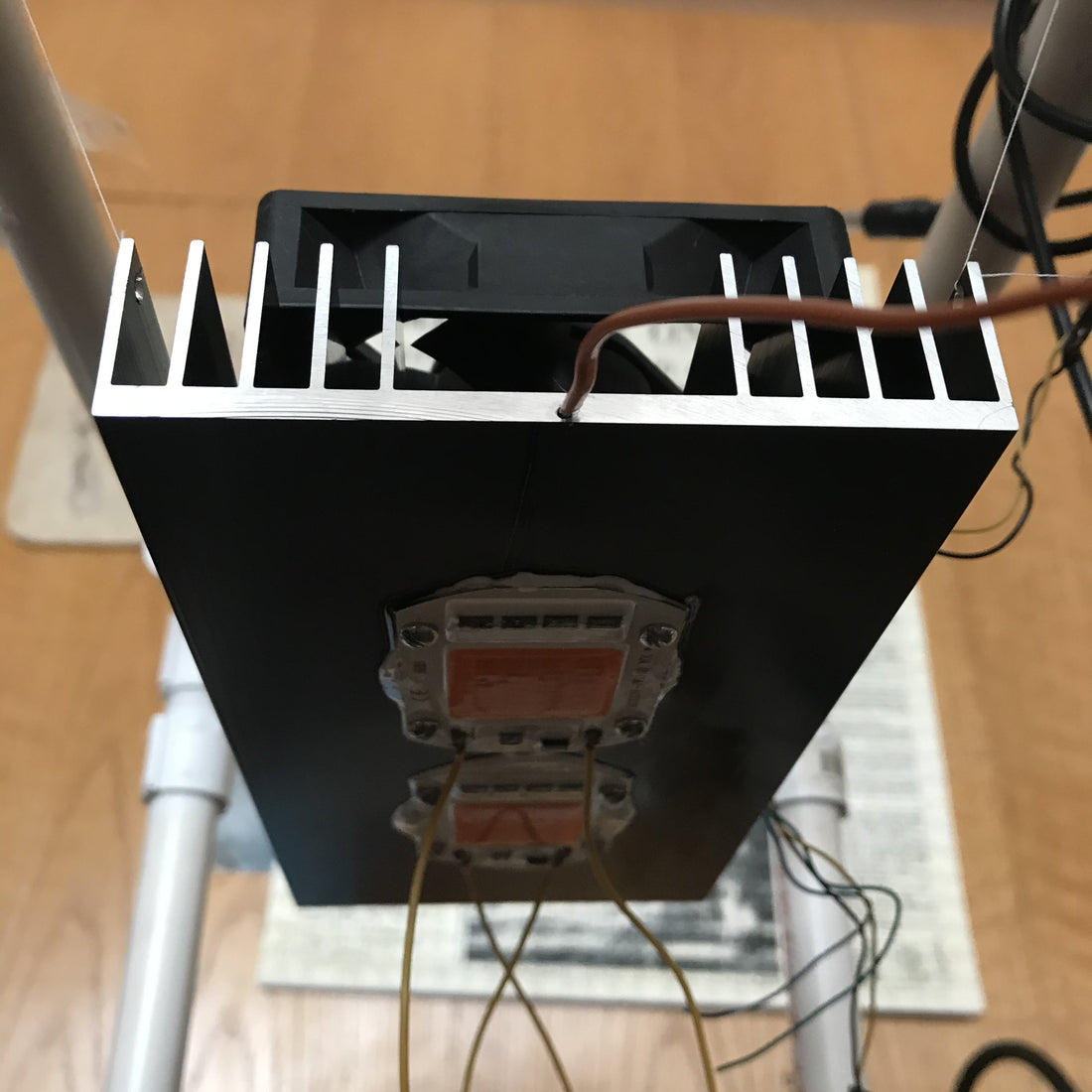

Fig.2 Foto que muestra los 2 LEDS COB de 50W instalados así como uno de los 2 ventiladores en la parte superior.
Esta es una continuación al estudio del sistema de 2 LEDs COB de 50W colocados en el disipador de 10cm de ancho con 20cm de longitud (Estos enlaces te llevarán a los posts anteriores, donde podrás encontrar el diagrama de ubicación de los leds así como los puntos donde se tomaron las temperaturas: Estudio de este disipador con ventilador de 20CFM y 40CFM empujando el aire y con 2 ventiladores de 40CFM funcionando al mismo tiempo)
En esta ocasión investigué la pregunta que en algunas ocasiones me han hecho varios clientes respecto a si es mejor colocar los ventiladores de manera que empujen el aire hacia las aletas del disipador, o bien, colocarlo de manera que funcione como extractor.
Para estas mediciones usé los 2 mismos ventiladores de 40CFM de este blog post, pero en esta ocasión, funcionan como extractores (solo los giré).
A continuación presento los resultados:
- Voltaje: 131 V
- Corriente: 0.978 A
- Potencia: 128.12 W
- Temperatura Ambiente: 21.1ºC
- Temp. Zona A: 45.8 ºC
- Temp. Zona B: 40.9 ºC
¿Cuál es la diferencia con respecto al blog post anterior (donde los ventiladores empujan aire hacia las aletas del disipador)
Normalizando las temperaturas que obtuve con respecto a una temperatura ambiente de 25ºC tenemos lo siguiente:
- Temperatura Zona A (empujando aire): 43.9ºC
- Temperatura Zona A (extrayendo aire): 49.7ºC (mayor)
- Temperatura Zona B (empujando aire): 42.8ºC
- Temperatura Zona B (extrayendo aire): 44.8 ºC (mayor)
En ambos puntos (A y B), la temperatura del disipador con los ventiladores extrayendo el aire es mayor. La temperatura en la Zona A es 5.8ºC mayor y en la Zona B es 2.0ºC mayor
Concluyo que para disminuir la temperatura es mejor colocar los ventiladores de manera que empujen el aire hacia las aletas del disipador.
