Disipador de 10cm. 2 LEDS de 50W con Disipación Activa de 20CFM y 40CFM

Publicado por Leonardo Moreno Urbieta en

2_LEDS_50W_COBS_10CM_WIDE_HEATSINK_ACTIVE_COOLING

Fig. 1 Distribución de los 2 LEDs COB de 50W instalados en nuestro disipador de 10cm de ancho y 20cm de largo.

20CFM_AND_40CFM_FAN_10CM_WIDE_HEATSINK

Fig. 2 Imagen de la ubicación de los 2 ventiladores sobre el disipador de 10cm de ancho. La dimensión de ambos ventiladores es de 8cm x 8cm. El ventilador de 20CFM funciona a 127V, mientras que el de 40CFM funciona a 12V.

THERMAL_IMAGE_LEDS_50W_ACTIVE_COOLING

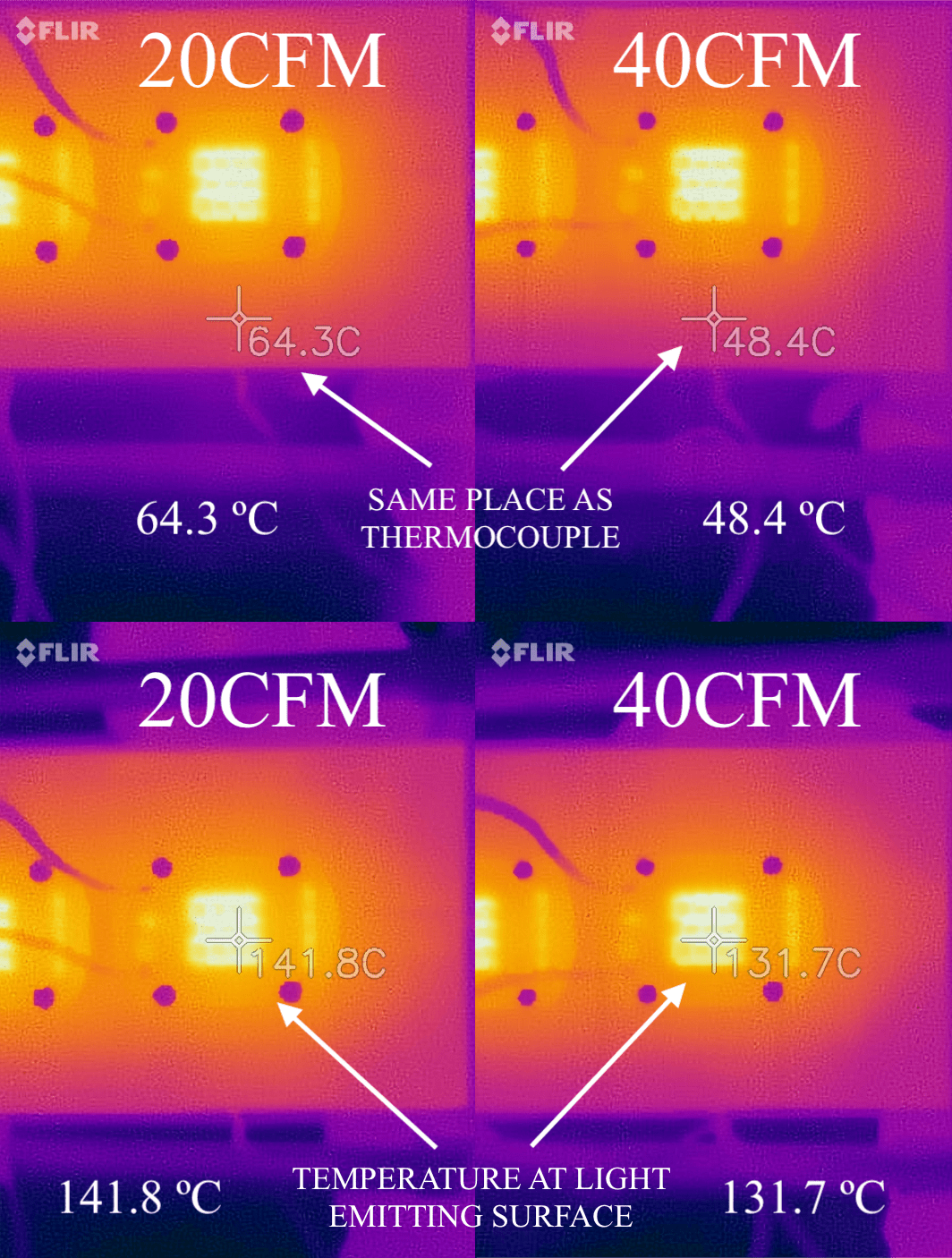

Fig. 3. Imágenes térmicas de los LEDs durante funcionamiento continuo.

2_COB_LEDS_50W_SYSTEM_ACTIVE_COOLING

Fig. 4. Lámpara en funcionamiento


En esta ocasión probé 2 LEDs de 50W COB sobre nuestro disipador de 10cm de ancho.

Para comparación con otro disipador, puedes ir a este post, o este post donde usé los mismos LEDS con nuestro disipador de 8.7cm de ancho.

En este caso los datos obtenidos fueron los siguientes:

VENTILADOR DE 20CFM
  • Voltaje: 130 V
  • Corriente: 0.928 A
  • Potencia: 120.6 W
  • Temperatura Ambiente: 22.5 ºC
  • Temp. Zona A: 58.3 ºC
  • Temp. Zona B: 58.1 ºC

VENTILADOR DE 40CFM

  • Voltaje: 131 V
  • Corriente: 0.977 A
  • Potencia: 128.0 W
  • Temperatura Ambiente: 24.5 ºC
  • Temp. Zona A: 44.0 ºC
  • Temp. Zona B: 43.9 ºC

La temperatura obtenida en la zona A es 16.3ºC mayor usando el ventilador de 20CFM y para la zona B es 16.2ºC mayor (después de normalizar todas las temperaturas a una temperatura ambiente de 25ºC).

En comparación al disipador de 8.7cm, para el ventilador de 20CFM, este disipador tiene una mayor temperatura en promedio de 3.6ºC y para el ventilador de 40CFM este disipador tiene una mayor temperatura en promedio de 4.6ºC*.

*El promedio lo tomé como el promedio de la diferencia de temperaturas de la zona A y B (normalizado todo a 25ºC).

Este último dato es interesante pues muchos clientes mencionan que el grosor de la base les ayudará a disipar más calor (este disipador tiene una base de 4.0mm y el de 8.7cm tiene una base de 2.5mm). Sin embargo, estos resultados sugieren que es la altura de las aletas la variable que impacta más la capacidad de disipación (Para el disipador de 10cm la altura de aletas es de 20.5mm y para el disipador de 8.7cm la altura de aletas es de 31mm).

Como punto en contra, existe la posibilidad de que si usara un ventilador de mismo CFM pero diámetro mayor, de manera que cubra el ancho total del disipador de 10cm logre los mismos resultados que los obtenidos en el disipador de 8.7cm.

 Finalmente, la diferencia de temperatura medida con la cámara térmica (Fig. 3) en comparación a la medida por el termopar fue de 6.0ºC para el ventilador de 20CFM y 4.4ºC para el ventilador de 40CFM.

En general la temperatura medida por la cámara térmica siempre es más alta que la medida por el termopar.
