Prueba con 2 Ventiladores de 40CFM y 2 LEDs COB de 50W. Disipador de 10cm de ancho

Publicado por Leonardo Moreno Urbieta en

2_40CFM_FANS_2_COB_LEDS_50W

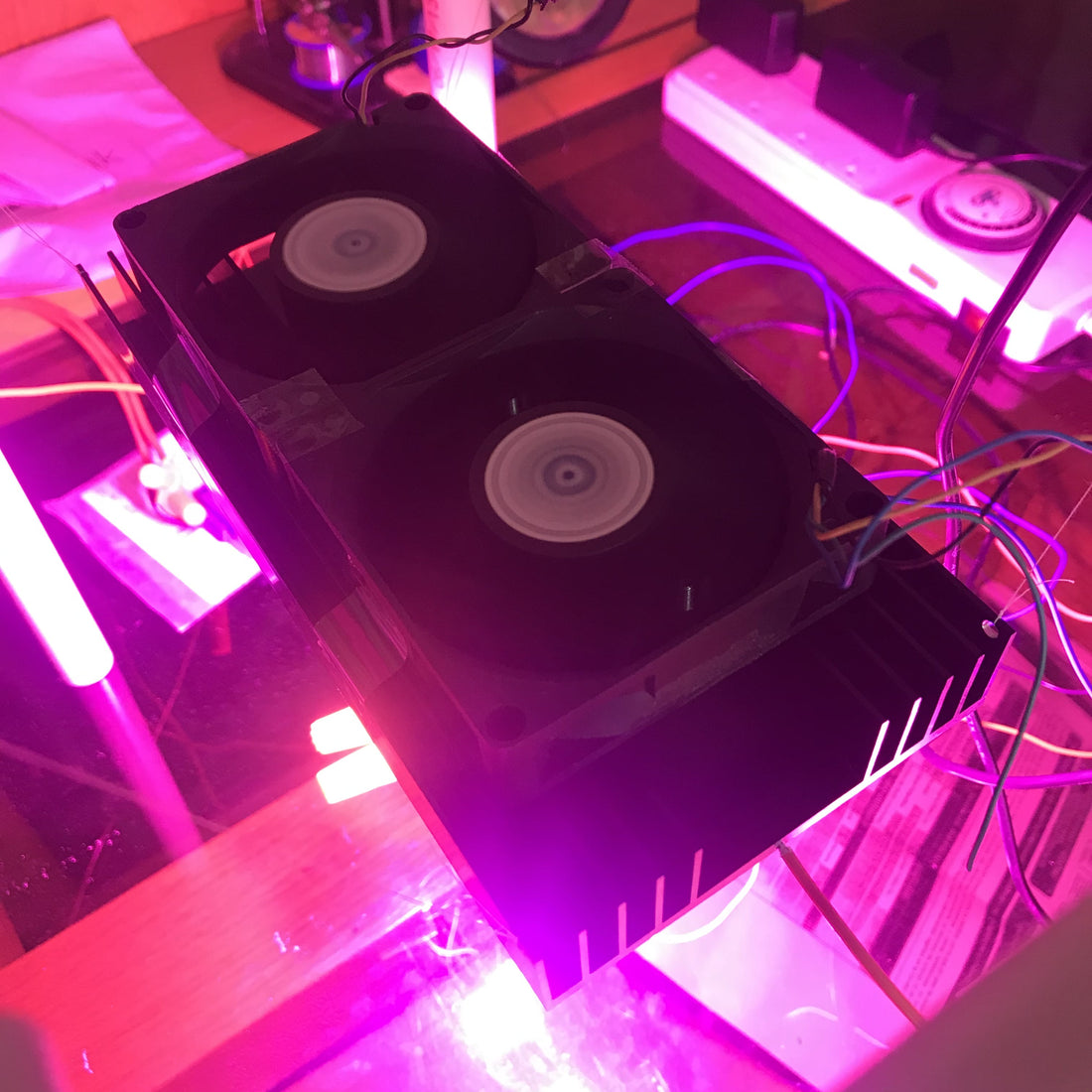

Fig. 1. Imagen del disipador de 10cm x 20cm con 2 ventiladores de 40CFM cada uno. Los ventiladores miden 8cm x 8cm y funcionan a 12VDC y 0.45A cada uno. Si, están pegados con diurex porque es muy práctico :)

2_40CFM_FANS_2_COB_LEDS_50W_10cm_HEATSINK

Fig. 2 Foto del sistema en funcionamiento
2_40CFM_FANS_2_COB_LEDS_50W_10cm_HEATSINK_2
Fig. 3 Imagen térmica de la temperatura en el mismo punto donde se realiza la medición con el termopar.
2_40CFM_FANS_2_COB_LEDS_50W_10cm_HEATSINK_3
Fig. 4 Imagen térmica de la temperatura directamente sobre los LEDs.

En un blog post anterior empecé a estudiar la temperatura usando el disipador de 10cm de ancho con una longitud de 20cm con disipación activa (con ventiladores de 20CFM y 40CFM).

Mi siguiente pregunta fue: ¿Cambiará la temperatura si uso un ventilador por cada LED? (En este caso serían 2 ventiladores).

Así que eso fue lo que hice y estos son los resultados:

  • Voltaje: 130 V
  • Corriente: 0.982 A
  • Potencia: 127.66 W
  • Temperatura Ambiente: 24.2ºC
  • Temp. Zona A: 43.1ºC
  • Temp. Zona B: 42.0 ºC

Si comparamos estas temperaturas con las del blog post anterior, vemos que son prácticamente las mismas, con una disminución de un par de grados.

Mi primera idea es que incrementar el número de ventiladores ayudaría a disminuir de una manera más relevante la temperatura, sin embargo, las pruebas y los resultados no respaldan esta hipótesis.

Una posible explicación de este resultado es que el flujo de aire que pasa por las aletas es el mismo. Es decir, a pesar de que los ventiladores sí mueven más aire juntos, la velocidad del aire (y por lo tanto la velocidad de disipación) es la misma.

Es un resultado interesante pues me invita a pensar sobre lo que pasaría en el caso de un disipador más largo.

Si uno pudiera asegurar que el mismo flujo pasa a lo largo de todo el disipador, entonces el número de ventiladores necesarios para una lámpara de acuario, por ejemplo, podría ser menor.

P.D. La diferencia en la temperatura medida entre la cámara térmica (Fig 3.) y la temperatura registrada por el termopar es de 2.6ºC.
