Disipador de 10cm x 40cm. 4 LEDs COB de 50W y 1 Ventilador de 40CFM

Publicado por Leonardo Moreno Urbieta en

4_COB_LED_50W_&_1_40CFM_FAN_10CM_WIDE_HEATSINK_1

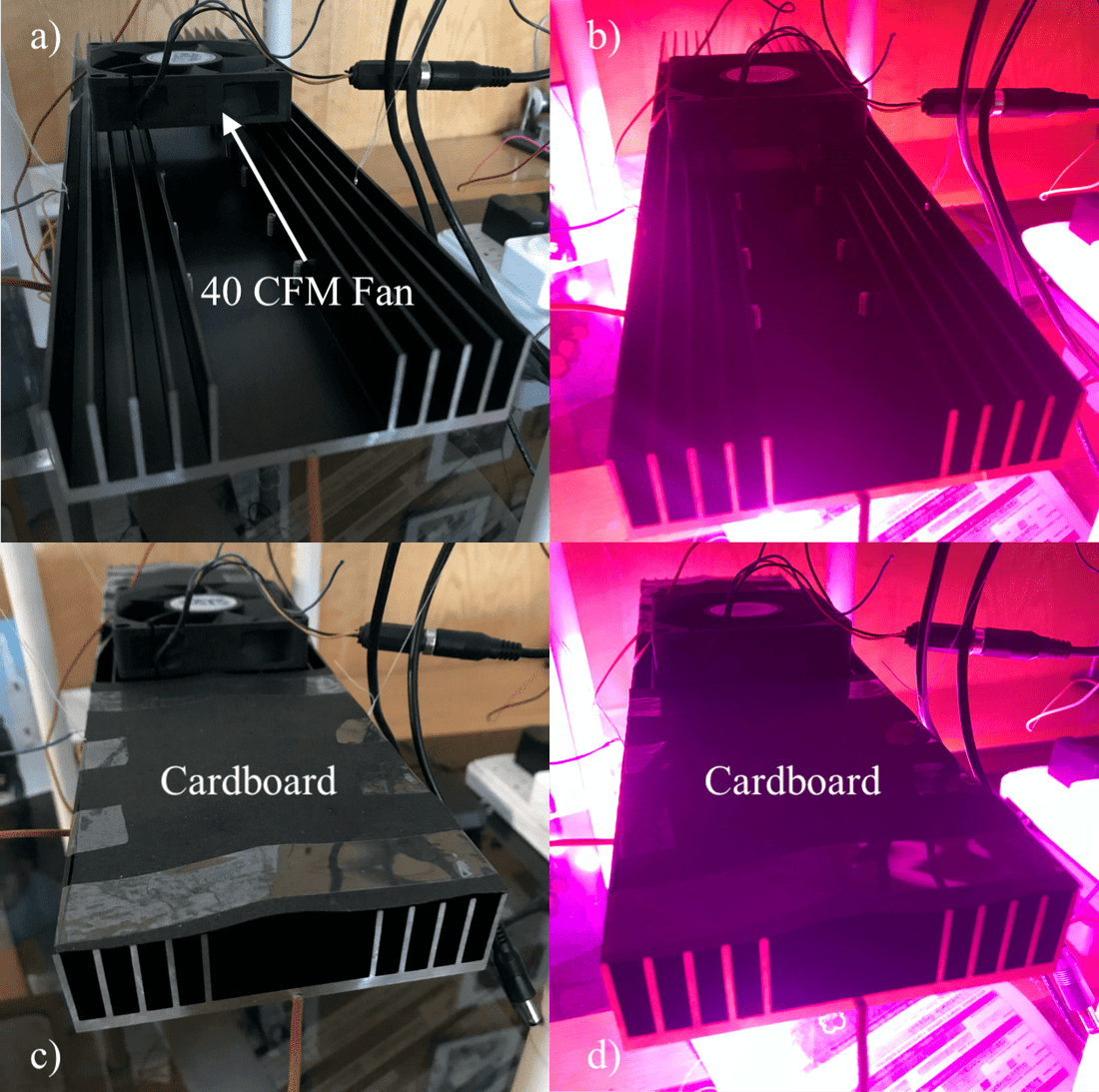

Fig. 1 a) & b) Sistema de 10cm x 40cm con 1 ventilador de 40CFM (puedes ver el blog post anterior para observar como coloqué los led y donde se toman las medidas). c) & d) El mismo sistema pero con cartulinas colocadas sobre las aletas del disipador que obligan al flujo de aire a salir por los extremos del disipador.

En el blog post anterior estudié el comportamiento del disipador de 10cm de ancho y 40cm de largo con 2 ventiladores de 40CFM y 4 LEDs COB de 50W.

Ahora presento los resultados usando un solo ventilador así como el efecto de usar tapas que restrinjan el flujo de aire de manera que solo pueda salir por los extremos del disipador.

Estos son los resultados para un solo ventilador [Fig. 1 a) y b)]

  • Voltaje: 131 V
  • Corriente: 1.925 A
  • Potencia: 252.18 W
  • Temperatura Ambiente: 24.1ºC
  • Temp. Zona A: 47.9 ºC
  • Temp. Zona B: 49.3 ºC
  • Temp. Zona C: 49.3 ºC

  • Y estos son los resultados para el caso de la Fig. 1 c) y d) (con tapas sobre las aletas)

  • Voltaje: 130 V
  • Corriente: 1.914 A
  • Potencia: 248.82 W
  • Temperatura Ambiente: 23.6ºC
  • Temp. Zona A: 50.2 ºC
  • Temp. Zona B: 53.6 ºC
  • Temp. Zona C: 52.8 ºC
  •

    En comparación al blog post anterior, donde usé 2 ventiladores, en esta medición se puede observar que la temperatura es alrededor de 1 grado mayor en la Zona A y alrededor de unos 6 grados mayor en la Zona B y C.

    La diferencia en la zona A es mínima, sin embargo, la diferencia en la Zona B y C puede explicarse con el hecho de que el flujo de aire no llega con la misma intensidad a estas zonas, causando el aumento de temperatura.

    Dados estos resultados, me propuse encauzar el flujo del ventilador forzando a que pasara a través de todo el disipador colocando cartulinas que impidieran su escape antes de haber recorrido toda la longitud.

    Esperaba con esta adaptación ver un comportamiento más cercano al caso de 2 ventiladores, sin embargo, el resultado fue lo contrario, causando un incremento en la temperatura.

    El incremento entre la medición sin tapas y con la colocación de las mismas fue de unos 4ºC en todos los puntos A, B y C.

    Una posible explicación es que restringir el flujo de los ventiladores de esta manera en realidad supone un embudo que limita la velocidad del aire entre las aletas. Esta reducción causaría una menor rapidez de intercambio de calor entre las aletas y el aire y por tanto la temperatura aumenta.

    Este último resultado en particular me es muy útil, pues durante algún tiempo siempre recomendé a mis clientes el encauzar el flujo de manera que solo pasara por las aletas. Sin embargo, las mediciones de este experimento indican que es mejor dejar el ventilador sin ningún tipo de restricción.
