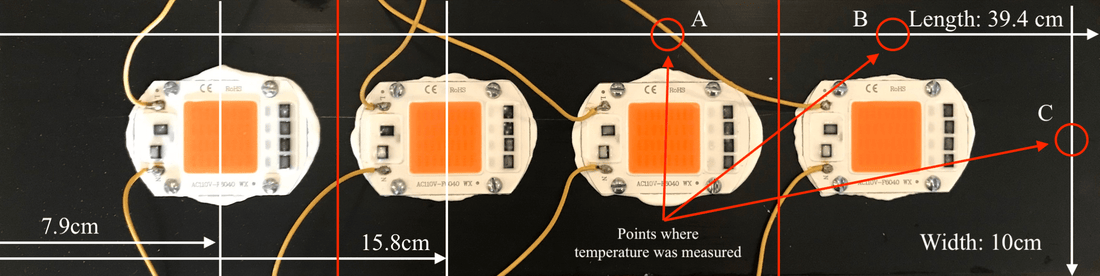

Fig.1 [NOTA: Si estás viendo esta imagen en computadora de escritorio, da click derecho sobre la imagen y luego en "Abrir imagen en pestaña nueva" para ver la imagen en tamaño más grande] Foto que muestra como se colocaron los LEDs en el disipador. Están todos colocados a una distancia igual entre sí. La línea roja indica la zona donde están centrados los ventiladores en la parte posterior.
Fig.2 Foto del sistema apagado (para mayor claridad) y en funcionamiento.
Fig.3 Foto lateral del sistema que muestra los puntos donde se realiza la medición de la temperatura. Se aprecia en el primer plano el orificio donde se introduce el termopar.
En este post ahora estudio la temperatura que alcanza el disipador de calor de 10cm con una longitud de 40cm (estrictamente 39.4cm) usando 4 LEDs COB Full Spectrum de 50W cada uno y 2 ventiladores de 40CFM.
Los resultados son los siguientes:
- Voltaje: 129 V
- Corriente: 1.946 A
- Potencia: 251.03 W
- Temperatura Ambiente: 24.1ºC
- Temp. Zona A: 46.3 ºC
- Temp. Zona B: 43.8 ºC
- Temp. Zona C: 43.0 ºC
Si comparamos las temperatura con respecto al experimento realizado en el disipador de 10cm x 20cm y 2 ventiladores de 40CFM usando 2 LEDs, la temperatura para este caso de 4 LEDs es solo un par de grados mayor (considerando la medición en la Zona A, pues en la Zona B y la Zona C es prácticamente la misma temperatura).
Este es un resultado que no esperaba y una posible explicación es que incrementamos de manera lineal la capacidad de disipación (al aumentar 10cm por cada led). Al usar el mismo flujo de aire podría explicarse el por qué la temperatura es la misma tanto para el caso del disipador de 10cm x 20cm con 2 leds y el disipador de 10cm x 40cm con 4 leds.
