Prueba con 2 LED Full Spectrum de 50W y Disipación activa de 40CFM en Disipador de 8.7cm x 20cm

Prueba con 2 LED Full Spectrum de 50W y Disipación activa de 40CFM en Disipador de 8.7cm x 20cm

2_LEDS_50W_87MM_WIDE_HEATSINK_40CFM_FAN_1

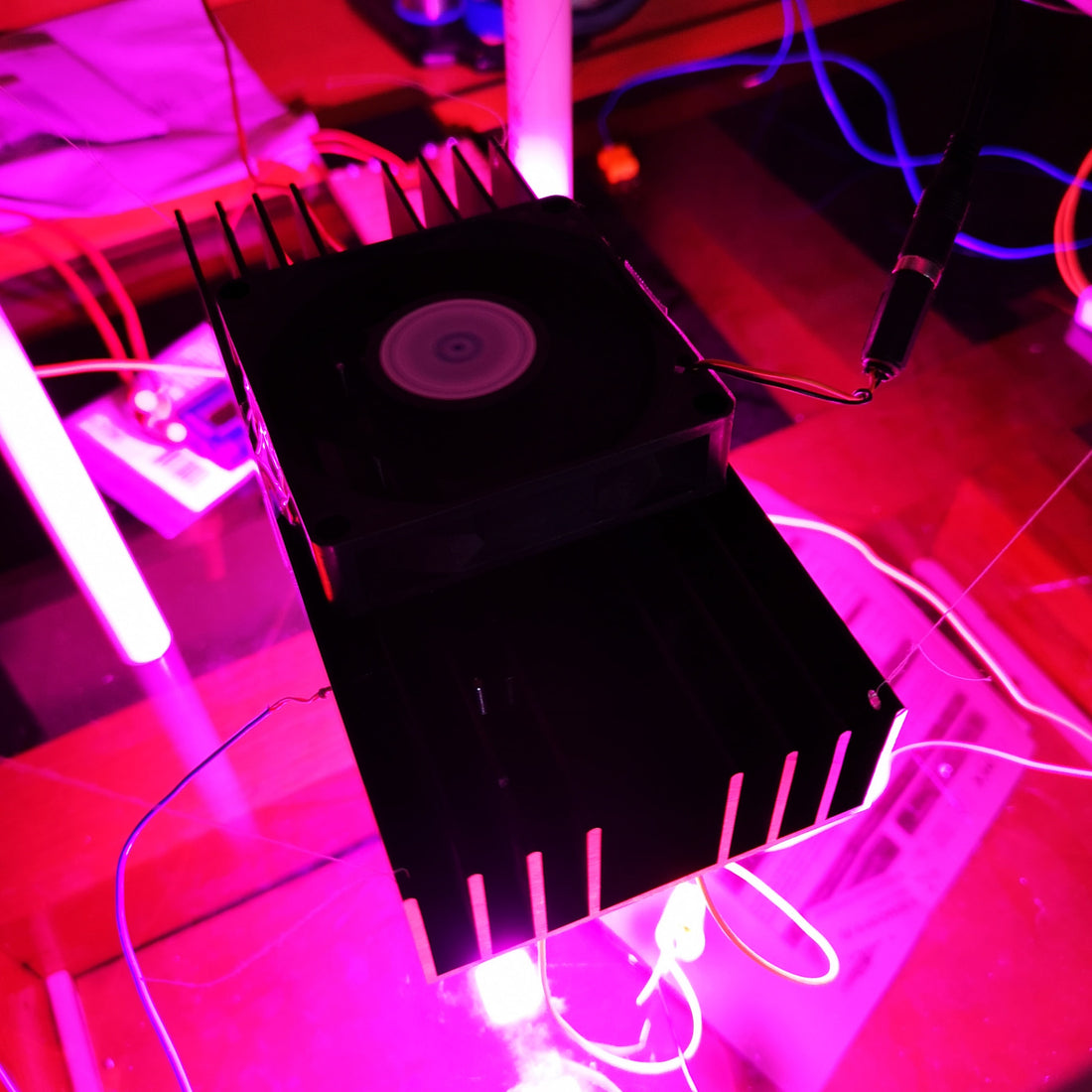

Fig. 1 Foto del disipador. Ventilador de 40CFM (8cm x 8cm, 12V y 0.45A). Disipador de 8.7cm x 20cm. 2 LEDS Full Spectrum de 50W alimentados a 130V.
2_LEDS_50W_87MM_WIDE_HEATSINK_40CFM_FAN_2
Fig.2 Sistema en funcionamiento.
2_LEDS_50W_87MM_WIDE_HEATSINK_40CFM_FAN_3
Fig.3 Temperatura en la zona LES (Light Emitting Surface)
2_LEDS_50W_87MM_WIDE_HEATSINK_40CFM_FAN_4
Fig.4 Temperatura en la misma ubicación donde se ubica el termopar.

En este blog post, y como continuación al post anterior, realicé mediciones con el mismo sistema de 2 LEDs de 50W (alimentados a 130V), pero en esta ocasión medí la temperatura usando un ventilador de 40CFM.

Después de más de 1 hora de funcionamiento continuo, los resultados fueron los siguientes:

  • Voltaje: 130 V
  • Corriente: 0.987 A
  • Potencia: 128.31 W
  • Temperatura Ambiente: 23.9ºC
  • Temp. Zona A: 38.5 ºC
  • Temp. Zona B: 39.0 ºC

En comparación al post anterior, las temperatura son más bajas. Como comparación, la temperatura en la zona A con ventilador de 20CFM fue de 55.3 ºC y en la zona B fue de 56.9 ºC. Las diferencias son: 16.8 ºC para la zona A y 17.9 ºC para la zona B.

Las diferencia de temperatura entre la cámara térmica y el termopar es de 5.2ºC (Fig.3).

Con el resultado del párrafo anterior, puedo estimar que estamos debajo del límite de 135ºC de una manera más segura que con el ventilador de 20CFM. Temp. estimada : 121.7 ºC (Fig. 4)

Estos resultados me sugieren que colocar un ventilador de 40CFM es una opción más segura para la instalación de 2 LEDs Full Spectrum de 50W con un tramo de 8.7cm x 20cm.
