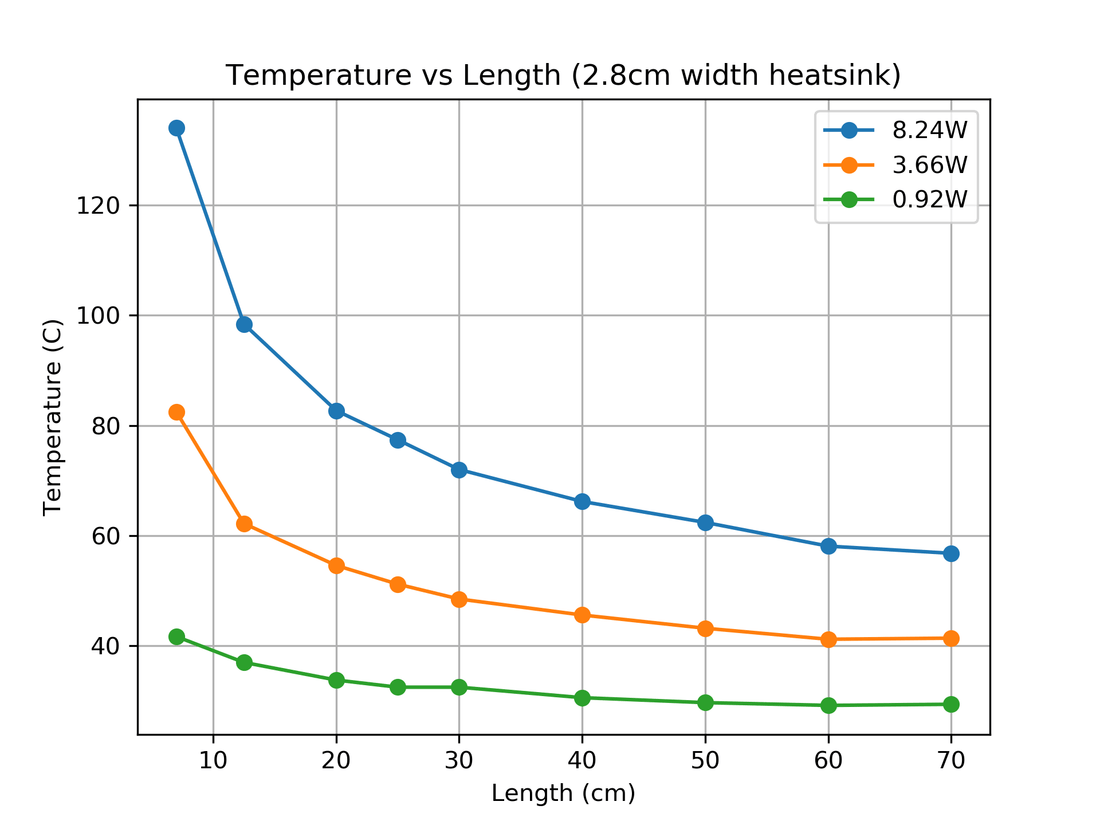

Fig. 1 a)
Fig. 1 b)
La Figura 1 a) muestra el comportamiento de la temperatura de nuestro disipador de calor de 2.8cm (Sin anodizar) con respecto a la longitud. De manera similar, se presentan los datos del disipador de 7.6cm de ancho en la Fig. 1 b)
La Figura muestra que entre mayor sea la longitud, para una misma fuente de calor con la misma potencia (en este caso 50W para el disipador de 7.6cm y 8.24W para el disipador de 2.8cm), la temperatura disminuye.
