Resistencia Térmica de LED COB y CREE

Publicado por Leonardo Moreno Urbieta en

THERMAL_IMAGE_CREE_LED
Fig. 1 Imágenes térmica de LED CREE
THERMAL_IMAGE_COB_LED

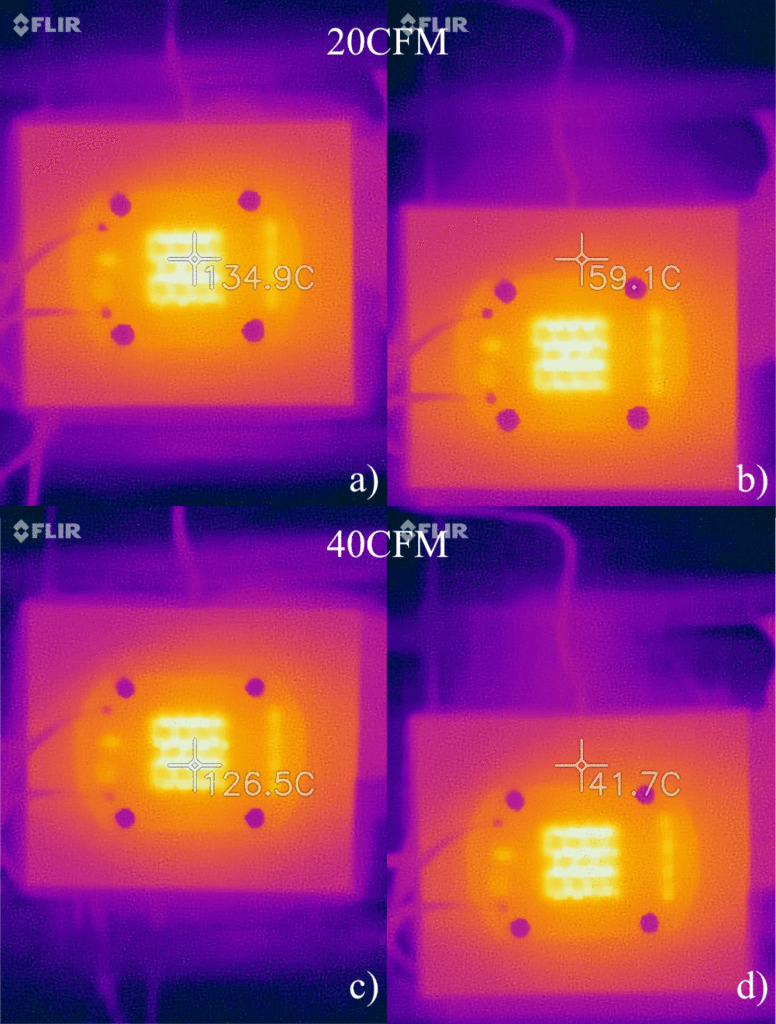

Fig. 2 Imágenes térmicas de LED COB.

En este post utilizo las mediciones obtenidas en un blog post previo para obtener la resistencia térmica de un LED CREE CXA3050 y un LED COB Full Spectrum de 50W.

La temperatura de las imágenes térmicas se obtienen directamente de las Fig. 1 y 2.

Flujo Aire (CFM)  Temp. Zona A (ºC) Temp. Cam. Térmica (ºC) Temp. Amb (ºC) Dif. Temp. (ºC) Temp. LES (ºC) Dif. LES (ºC) Potencia (W) R. Térmica (ºC/W)
20 44.3 48.2 24.5 3.9 96.4 92.5 52.75 1.29
40 33.4 37.8 24.5 4.4 81.2 76.8 53.1 0.98

Tabla 1. Muestra las mediciones hechas para el LED CREE así como el cálculo estimado de resistencia térmica. LES significa Light Emitting Surface (Superficie de emisión de luz). Las columnas de diferencia en temperatura se usan para calibrar la temperatura obtenida por la cámara térmica con respecto a la medición de termopar.

Flujo Aire (CFM)  Temp. Zona A (ºC) Temp. Cam. Térmica (ºC) Temp. Amb (ºC) Dif. Temp. (ºC) Temp. LES (ºC) Dif. LES (ºC) Potencia (W) R. Térmica (ºC/W)
20 52.1 59.1 22.9 7.0 134.9 127.9 61.62 1.70
40 37.8 41.7 23.2 3.9 126.5 122.6 64.71 1.54

Tabla 2. Muestra las mediciones hechas para el LED COB Full Spectrum así como el cálculo estimado de resistencia térmica. LES significa Light Emitting Surface (Superficie de emisión de luz). Las columnas de diferencia en temperatura se usan para calibrar la temperatura obtenida por la cámara térmica con respecto a la medición de termopar.

De las últimas columnas de la Tabla 1 y 2 obtenemos un promedio de resistencia térmica del LED CREE de 1.14ºC/W y de 1.62ºC/W para el LED COB Full Spectrum de 50W.
