LED COB de 50W en Disipador de 7.6cm x 29.5cm. Disipación Pasiva y Activa.

LED COB de 50W en Disipador de 7.6cm x 29.5cm. Disipación Pasiva y Activa.

76mm_295mm_heatsink_50W_COB_LED

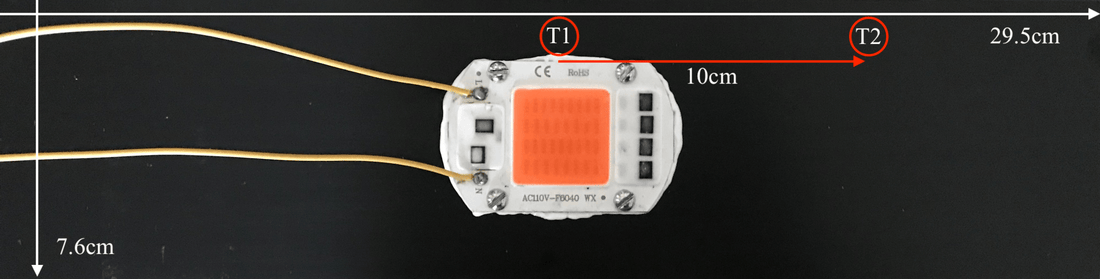

Fig. 1 Muestra las dimensiones del disipador que usé para las pruebas así como las zonas T1 y T2 donde se midió la temperatura (Tabla 1). [Puedes abrir la imagen en una pestaña nueva para ver la imagen en tamaño completo]
76mm_295mm_HEATSINK_LED_COB_50W_edited
Fig.2 Imagen que muestra los 3 esquemas experimentales. La fila (1) corresponde a la prueba sin ventilador. La fila (2) corresponde al ventilador de 20CFM y finalmente la fila (3) corresponde al ventilador de 40CFM. La temperatura ambiente se muestra para referencia de la temperatura mostrada en las imágenes térmicas. En general la temperatura mostrada por la cámara térmica es mayor a la medida por el termopar (en promedio unos 10ºC mayor)
Fig.3 Diagrama lateral del disipador que usé para este post. El Aluminio es 6063-T5 con acabado Anodizado Negro.

En este post presento los resultados que obtuve al probar un LED COB de 50W en un disipador de 7.6cm Anodizado Negro y una longitud de 29.5cm

En resumen, el disipador no puede ser usado sin ventilación para este tipo de LED.

De la Tabla 1 puedo concluir que este tipo de LEDs tienen un sistema de regulación de corriente para evitar el sobre-calentamiento. Ésta es la razón de por qué la potencia para el caso de CFM = 0 es menor a los otros 2 casos. Además, visualmente era evidente que el LED emitía menos luz.

A continuación presento los resultados (temperaturas normalizadas a 25ºC):

CFM Voltaje (V) Corriente (A) Potencia (W)  T1 (ºC) T2 (ºC)
0 132 0.380 47.6 82.4 72.1
20 130 0.489 61.5 45.6 39.9
40 131 0.497 62.4 34.8 29.2

Tabla 1. Muestra las temperaturas que obtuve en las 3 pruebas que realicé (Fig. 2) para el disipador de 7.6cm x 29.5cm con disipación pasiva y 2 distintos tipos de ventiladores. Todas las temperaturas han sido normalizadas a 25ºC. La Zona T1 y T2 están ubicadas en la Fig. 1. La potencia tomada la tomé directamente del dispositivo al cuál conecto el LED, por lo que difiere un poco de la multiplicación del voltaje por corriente, pero lo pongo ya que no es un dispositivo de alta precisión y pequeñas variaciones que no se muestran en la lectura directa de voltaje o corriente, puede que si se muestren en la potencia.
