Disipador de Calor de 23cm y 3 Leds Full Spectrum de 10W

Publicado por Leonardo Moreno Urbieta en

23cm_wide_heatsink_with_3_full_spectrum_10W_LED_1
Fig. 1. Disposición de los LEDs en el disipador. La medición detrás del led se realizó colocando el termopar entre las aletas (véase Fig.2). La medición cercana al borde la realicé dentro de la base del disipador (realicé una perforación lateral con una broca de 1.5mm)
23cm_wide_heatsink_with_3_full_spectrum_10W_LED_2

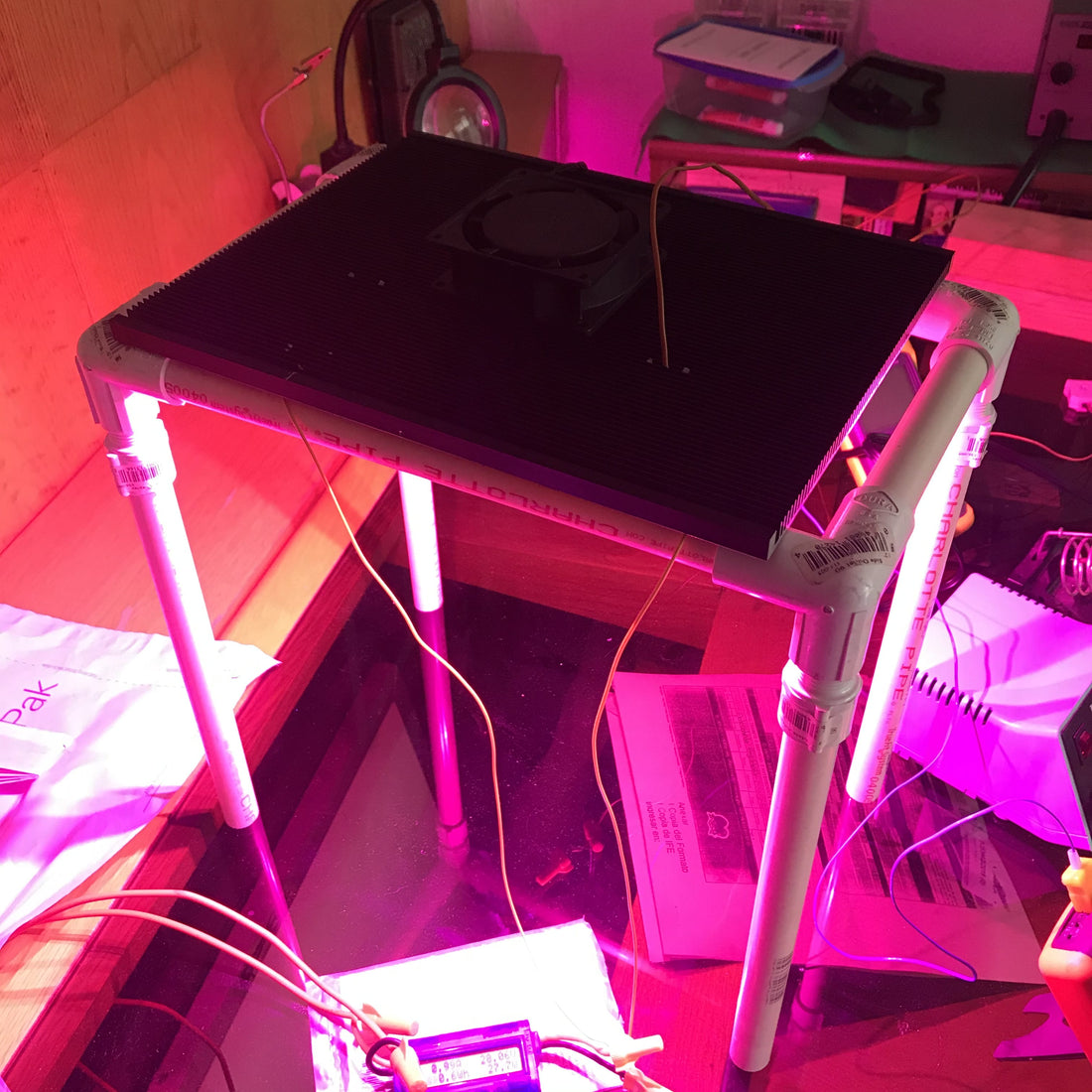

Fig. 2. Foto de cómo realicé la medición de temperaturas. En el caso de la disipación pasiva, el ventilador no está ubicado sobre el disipador. Para el caso de la disipación activa, está colocado justo en la parte central.
23cm_wide_heatsink_with_3_full_spectrum_10W_LED_3Fig. 3. Disipador y Leds en funcionamiento.

En esta ocasión realicé una prueba con 3 Leds Full Spectrum de 10W que muchos de nuestros clientes usan para sus aplicaciones.

DISIPACIÓN PASIVA

Alimenté los 3 Leds con un voltaje de 27.82V y una corriente constante de 1A.

Para el caso de la disipación pasiva, y después de más de 1 hora de estar en funcionamiento, en el punto cercano al borde de la Fig.1 (Punto A) registré una temperatura de 40.6ºC.

Para el punto detrás del Led (Punto B), registré una temperatura de 44.3 ºC.

La temperatura ambiente para estas mediciones fue de 25.2 ºC

DISIPACIÓN ACTIVA (VENTILADOR DE 110V, 8CM X 8CM Y 20CFM)

Para el caso de la disipación con ventilador (activa) alimenté los 3 Leds con un voltaje de 27.96V (el voltaje es superior al caso anterior ya que la temperatura, como se verá en el siguiente párrafo, es más baja) y una corriente constante de 1A.

Después de más de 1 hora de estar en funcionamiento, en el punto cercano al borde de la Fig.1 (Punto A) registré una temperatura de 33.8C.

Para el punto detrás del Led (Punto B), registré una temperatura de 37.4 ºC.

La temperatura ambiente para estas mediciones fue de 24.3 ºC
