Fig. 1 Esquema con medidas del disipador presentado en este post.

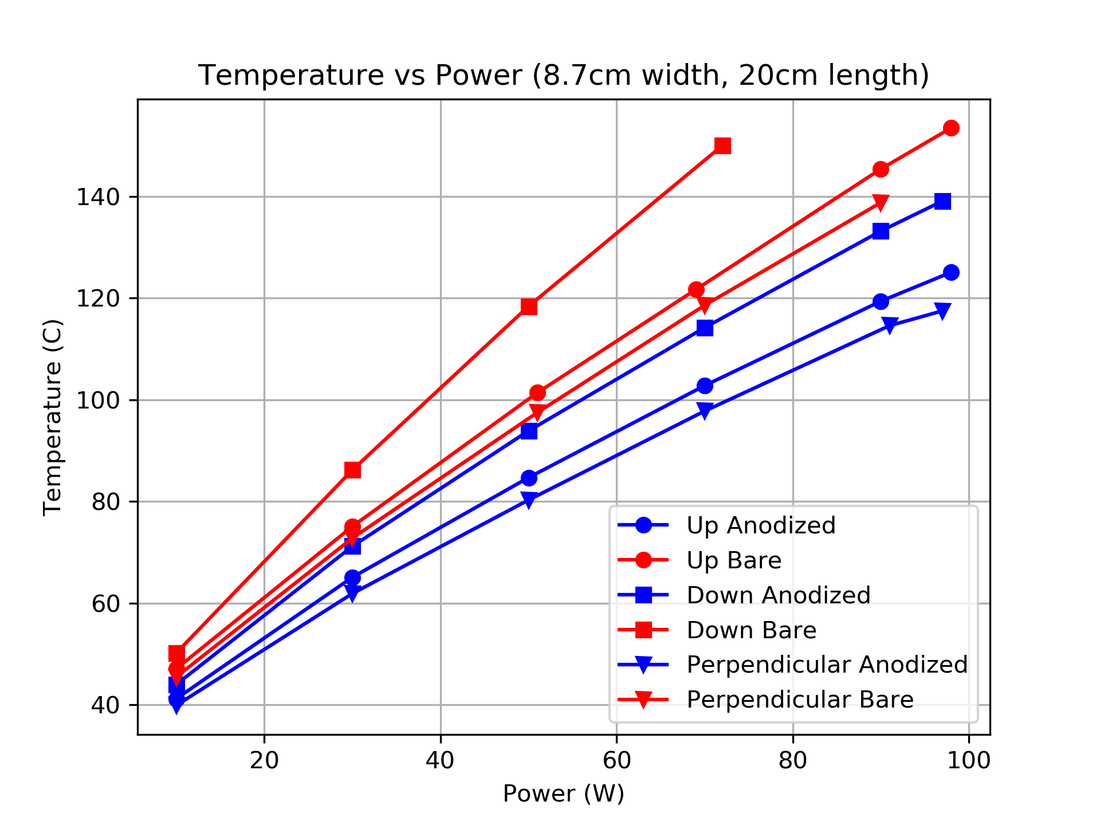

Fig. 2 Temperaturas obtenidas en el disipador de 8.7cm de ancho x 20cm de largo (Anodizado y No Anodizado) con la resistencia OMEGA de 7.6cm x 7.6cm. [La orientación Up, Down y Perpendicular están definidas en la Fig. 4]. Todas las temperaturas están normalizadas a una temperatura ambiente de 25ºC.
Fig. 3 Temperaturas obtenidas en el disipador de 8.7cm de ancho x 5cm de largo (Anodizado y No Anodizado) con la resistencia OMEGA de 5.08cm x 1.27cm. [La orientación Up y Down están definidas en la Fig. 4]. Todas las temperaturas están normalizadas a una temperatura ambiente de 25ºC.
Fig. 4 Imagen que muestra la orientación del disipador para el caso Up, Down y Perpendicular. Toda la disipación de las mediciones de la Fig. 2 y 3 son disipación pasiva (convección natural)
Fig. 4 Imagen que muestra la forma en que las resistencias son instaladas en los disipadores para las pruebas. [En este caso la foto corresponde a un disipador de 7.6cm de ancho, pero el arreglo es igual en todos los disipadores]
En este post presento las temperaturas que alcanza nuestro disipador de 8.7cm en 2 longitudes (20cm y 5cm). Las Fig. 2 y 3 muestran los resultados.
En ambas gráficas estudié tanto el caso Anodizado Negro así como el No Anodizado (que es Aluminio Natural).
Todas las temperaturas en el caso No Anodizado son superiores al caso de Anodizado Negro.
