Comparación enfriamiento activo y pasivo. Disipador de 7.6cm con 40cm y 30cm de longitud

Comparación enfriamiento activo y pasivo. Disipador de 7.6cm con 40cm y 30cm de longitud

active_cooling_vs_passive_cooling_76mm_wide_heatsink

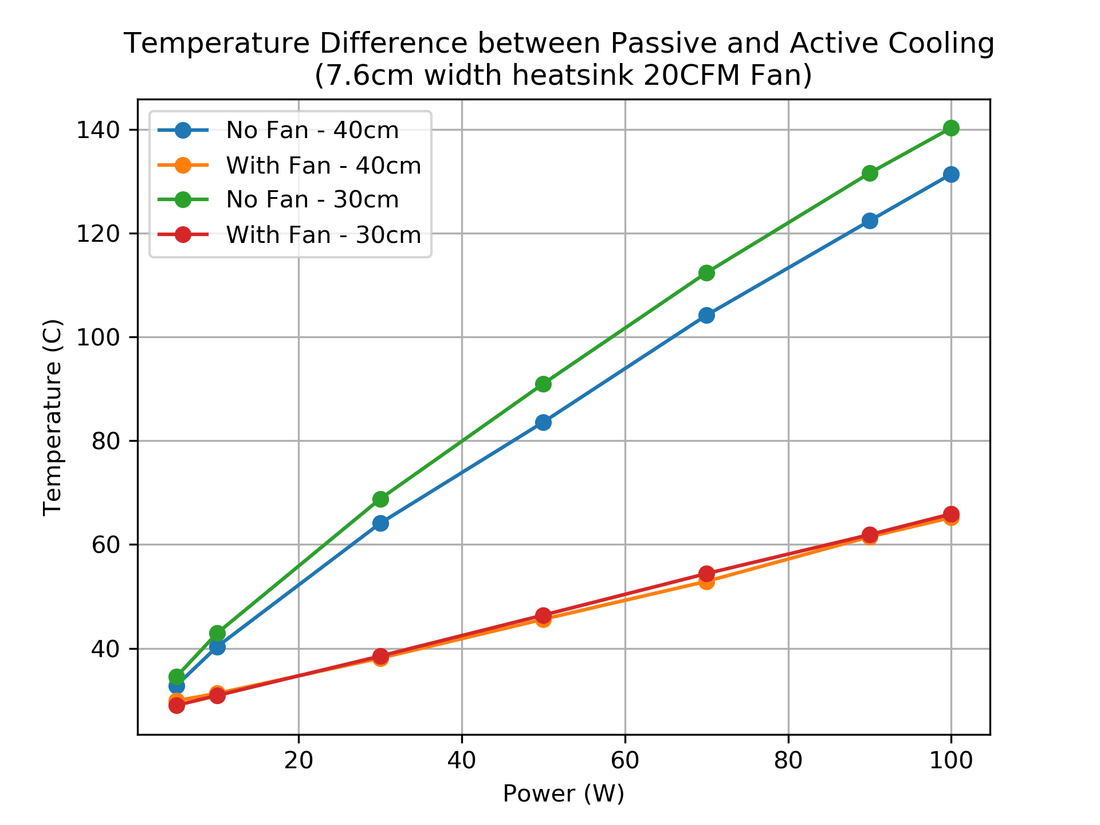

Fig.1 Muestra la diferencia en temperaturas entre enfriamiento pasivo y activo para un disipador de 7.6cm de ancho y diferentes longitudes de 30 y 40cm. Dirección de las aletas (apuntando hacia arriba)

Como una actualización al blog post anterior, ahora agrego a esta gráfica las temperaturas obtenidas para una longitud de 30cm.

Con respecto a la disipación pasiva, los resultados son similares a los obtenidos en mediciones de otros disipadores, donde a una mayor longitud la temperatura es menor (i.e. la disipación es mayor).

Sin embargo, el comportamiento con el enfriamiento activo es muy similar entre las 2 longitudes. Esto es un resultado que no esperaba y ahora es cuestión de analizar el caso de una longitud de 20cm para ver si se puede obtener un patrón.
