¿Como cambia la temperatura de un disipador al cambiar la temperatura ambiente?

Publicado por Leonardo Moreno Urbieta en

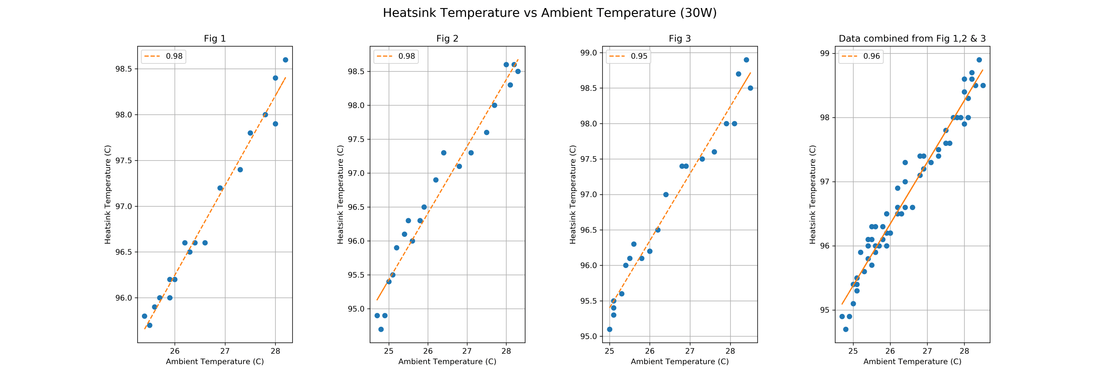

Heatsink Temperature vs Ambient Temperature

Me dí a la tarea de estudiar como es el cambio de la temperatura en el disipador en función de la temperatura ambiente.

La intuición indicaba que por cada 1ºC que cambie la temperatura ambiente, en esa misma cantidad cambiaría la temperatura del disipador.

Sin embargo, podría suceder que esto no fuera así, y que la relación entre ambas cantidades no fuera lineal.

Realicé tres mediciones en tres días distintos (Fig 1, Fig 2 y Fig 3). Las mediciones dieron una pendiente de 0.98, 0.98 y 0.95 respectivamente. Esto es muy cercano a una pendiente de 1, que significa que el incremento entre ambas cantidad es el mismo.

La figura en la extrema derecha presenta los datos de las Fig. 1, 2 & 3 juntas. La pendiente del ajuste lineal es de 0.96.

Con estas mediciones puedo confirmar que para hacer equivalentes 2 lecturas tomadas a diferente temperatura ambiente, se puede tomar una temperatura ambiente de referencia (25ºC, por ejemplo) y restar esta cantidad a todas las mediciones. De esta manera, dichas mediciones quedarían a una sola temp. ambiente.
